Voici donc les deux plans de cable de liaison TI-PC.
Ils sont quasi-identiques si ce n'est que le permier (un peu plus délicat à réaliser) permet de remplacer la moitié de cable TI-TI par une prise femelle sur laquelle on branche son cable TI-TI (on n'a ainsi plus besoin de le sacrifier). Si vous ne comprenez pas certains détails n'hésitez pas à m'envoyer un mail (cliquez ici).
Note:
une liste des composants nécessaires à la réalisation des cables figure sous chaque schéma.
I] Premier schéma:
Ce plan vous permet de réaliser un cable plus "propre" qu'avec le second schéma (pas de nécessité de couper un cable TI-TI en deux); néanmoins sa réalisation est un tout petit peu plus délicate.
Il est notamment important de comprendre l'odre des branchements au niveau de la Jack 2.5. Celle-ci se compose de 3 petites lamelles percées; la plus grande accueille le fil venant de la broche n°22 (fil jaune), la petite dont le trou est le plus proche de la grande reçoit le fil blanc (diode sur broches 13 et 3), enfin la petite dont le trou est le plus éloigné de la grande reçoit le fil rouge (diode sur broches 12 et 2).
Pour utiliser ce cable il vous suffit de le brancher sur votre port parallèle (imprimante); reliez ce montage à votre TI-89 en utilisant le cable TI-TI.
Liste des composants:
- 2 petites diodes de reférence 1N4148 (oranges).
- 1 prise 25 broches mâle (capot de protection en option).
- 1 prise Jack 2.5 Stéréo (OBLIGATOIRE !)
- Un peu de fil si vous souhaitez faire un long cable.
- Un fer à souder et de l' étain (plus fiable que des dominos pour les raccords).

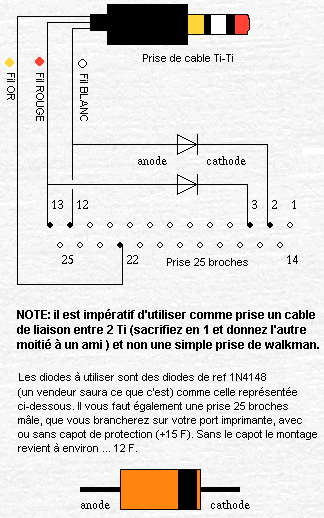

II] Deuxième schéma:
Ce plan implique que vous coupiez en deux un cable TI-TI; il est recommandé aux personnes ne maitrisant que très peu le fer à souder.
Liste des composants:
- 2 petites diodes de reférence 1N4148 (oranges).
- 1 prise 25 broches mâle (capot de protection en option).
- 1 prise de cable TI-TI (obligatoire: n'essayez pas une simple
prise de walkman les transferts ne marcheraient pas).
- Un peu de fil si vous souhaitez faire un long cable.
- Un fer à souder et de l' étain (plus fiable que des dominos
pour les raccords).
